利用PIR传感器的太阳能路灯工作原理

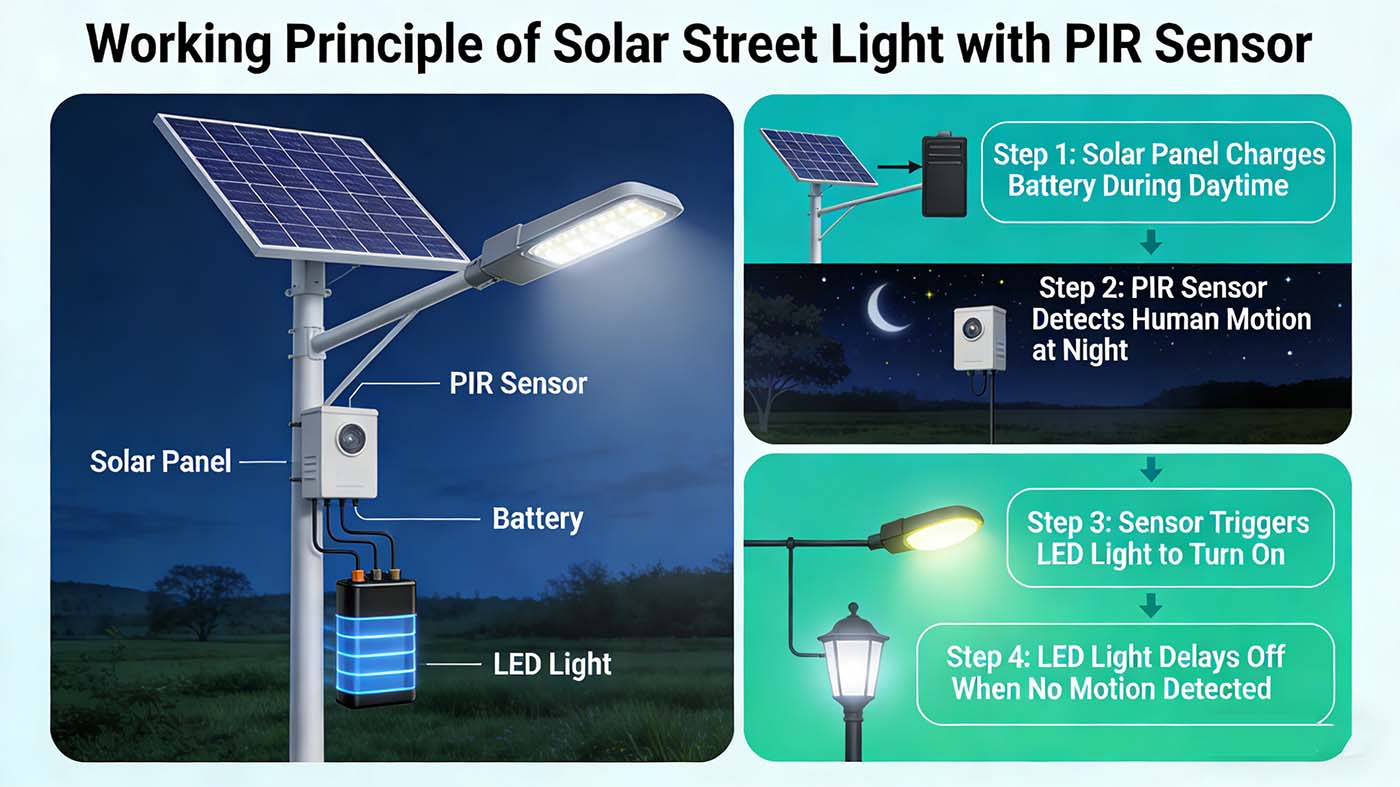

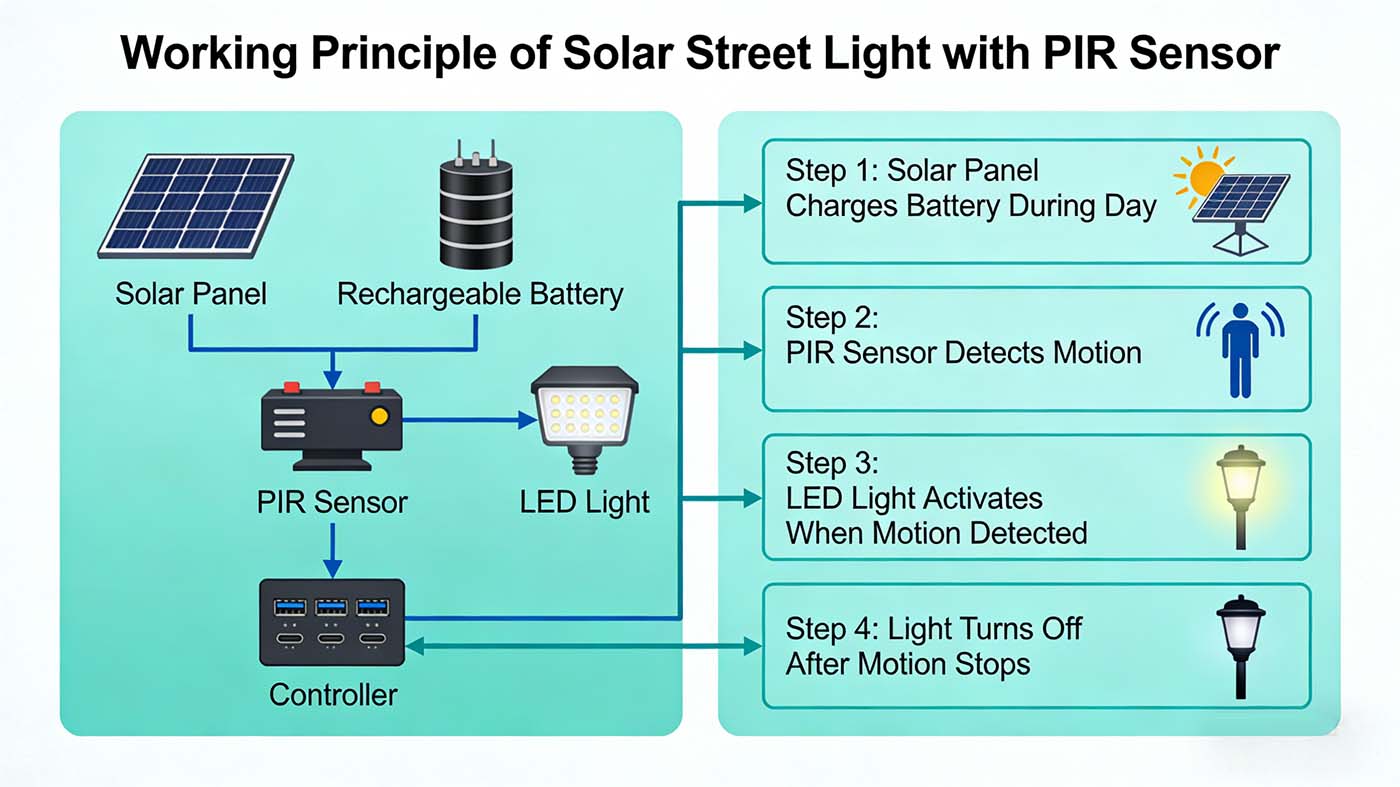

PIR太阳能路灯系统的核心组件

1. 太阳能电池板：将阳光转化为电能，为锂电池充电（磷酸铁锂电池是太阳能路灯的主流电池）。
2. 锂电池：储存电能，用于夜间照明。
3. PIR传感器模块：双元件探头+菲涅尔透镜+信号放大电路（检测人/动物运动）。
4. 太阳能充放电控制器：集成了光控制、PIR信号处理、功率切换和电池保护（系统协调的核心）。
5. LED光源：实现电源切换（暗光/全亮）。

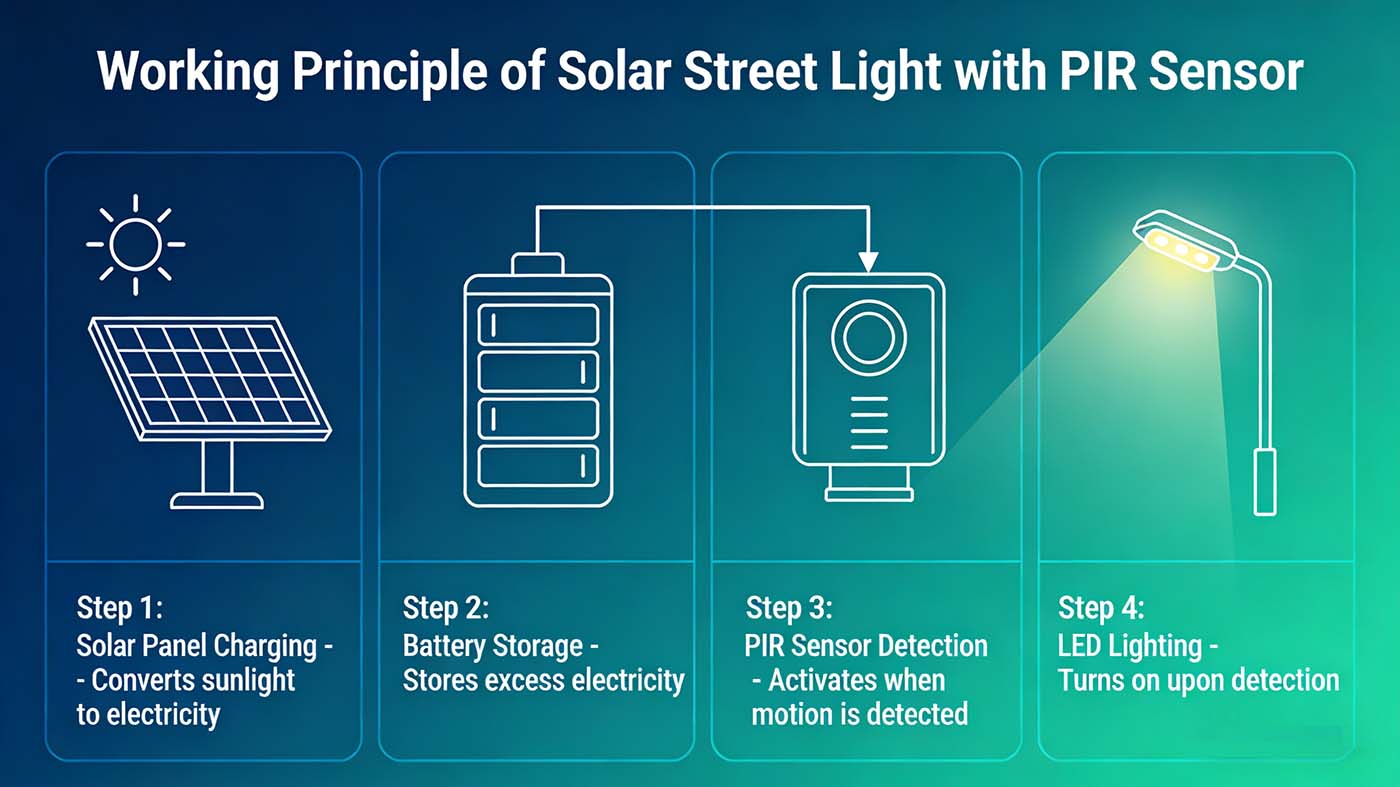

逐步工作原理

第一阶段：白天 – 太阳能充电 + PIR 传感器休眠

1. 当环境照度（阳光）高于预设的光控制阈值（50-100勒克斯，可调）时，控制器中的光敏电阻会向主控制芯片发送“白天”信号。
2. 控制器切断 LED 灯和 PIR 传感器模块的电源，使 PIR 传感器进入深度休眠状态（无功耗，无运动检测），以避免阳光、鸟类或落叶造成误操作。
3. 太阳能电池板将阳光转化为直流电，控制器对锂电池进行恒流/恒压充电（具有过充、过压和短路保护），以储存能量供夜间使用。

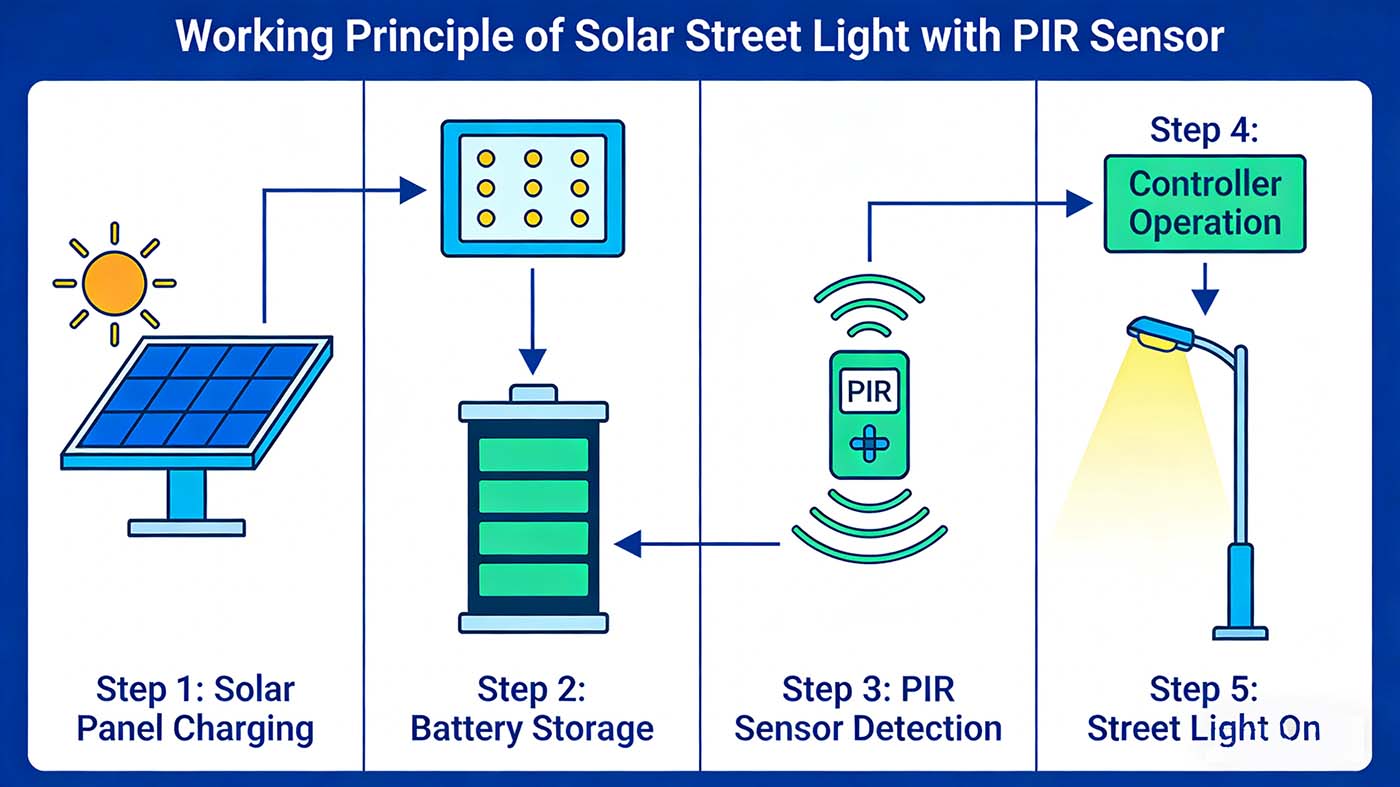

第二阶段：夜间 – 光线控制触发 + PIR 待机（弱光模式）

1. 当环境照度下降到夜灯控制阈值（5-15勒克斯，可调，例如日落后）时，光敏电阻会向控制器发送“夜间”信号。
2. 控制器立即激活PIR传感器模块（使其进入低功耗待机检测模式），并向LED灯提供少量电流，使其进入微弱光待机模式（额定功率的10%–30%，例如，100W路灯的微弱光为10W）。这种微弱光可提供基本的安全照明，并确保PIR传感器已准备好进行检测。
3. 在此阶段，PIR传感器模块处于低功耗检测状态（功耗）。 <1mA）：菲涅尔透镜将环境红外辐射聚焦到双元件红外探头上，探头持续采集周围环境（例如墙壁、树木、道路）的静态红外辐射作为“基线信号”。".

第三阶段：运动检测 – PIR 触发 + LED 全亮

1. 当人/动物（人体体温约为 37℃）进入 PIR 检测范围（5-15 米，可调）和角度（120°-180°，可调）时，菲涅尔透镜会将人体红外辐射（λ=8-14μm，PIR 传感器最敏感的波段）聚焦到双元素探头上。
2. 双元件探头可检测红外辐射强度的突变（人体温度远高于环境温度，形成明显的红外温差）和空间位移信号（由运动引起）。探头将这种物理变化转换为微弱的电信号（微伏级）。
3. PIR 模块中的信号放大电路放大微弱的电信号，并将“检测到运动”触发信号发送到太阳能充放电控制器。
4. 控制器立即切换 LED 电源电路，将电流增加到额定全功率（例如 100W）——路灯立即变为全亮，实现高亮度照明。

第四阶段：运动消失 – 延迟全亮 + 恢复昏暗灯光

1. 当人/动物移出 PIR 检测范围时，探头将不再检测红外温度差异和运动变化，触发信号将被切断。
2. 控制器不会立即切换回昏暗的灯光，而是将 LED 灯光保持全亮状态一段预设的延迟时间（30 秒至 5 分钟，可在工厂调节或通过控制器现场设置）。
3. 延迟时间结束后，控制器切断 LED 电源电流，恢复微光待机模式，PIR 传感器恢复低功耗检测，等待下一次运动触发。

第五阶段：黎明 – 灯光控制关闭 + PIR 休眠

太阳能路灯中PIR传感器的关键设计特点（防误操作和定制化）

1. 双元件探头防误操作：双元件设计仅响应变化的红外信号（运动）。静态热源（例如路灯、热水管道、静止的动物）不会触发传感器，避免出现虚假的全亮显示。
2. 菲涅尔透镜用于广域探测：该透镜将散射的红外辐射聚焦到探头上，扩大探测范围（5-15米）和角度（120°-180°），确保传感器即使在3-6米的安装高度（太阳能路灯的标准）下也能检测到运动。
3. 所有参数均可调节：检测范围、检测角度、延迟时间和弱光/全亮功率比均可通过太阳能控制器进行设置，以适应不同的场景（例如，缩短偏远农村地区的延迟时间，扩大社区人行道的检测范围）。
4. 时间控制叠加（可选）：中高端型号可以将时间控制与 PIR 叠加：例如，凌晨 2 点（交通量最低）之后，弱光功率进一步降低（额定功率的 5%）或延迟时间缩短（30 秒），以节省更多电池电量。

该太阳能路灯设计的核心优势

• 最大限度地节约能源：避免持续全亮，显著降低电池电量消耗，并确保路灯在 3-7 个雨天持续工作（这是太阳能路灯的一个主要卖点）。
• 延长组件寿命：降低平均工作功率可减少 LED 灯的发热量和锂电池的放电深度，从而延长其使用寿命。
• 维护成本低：PIR传感器模块没有移动部件，功耗低，稳定性高（使用寿命>5年），与太阳能路灯的整体使用寿命相匹配。
• 经济实惠：PIR 传感器成本低廉，易于集成到太阳能控制器中，无需额外的布线——适合在人流量低的地区进行大规模应用。

典型应用场景
